ISTRUZIONI

MONTAGGIO DELLA CENTRALINA DEI SENSORI ED ACCESSORI

1) Montaggio sensori

Sensori

I sensori sono i due piccoli led fissati ad un cavo di 2 metri di lunghezza con all’altra estremità un connettore RJ9 (lo stesso dei telefoni fissi).
I due sensori vanno posti sotto un pezzo della pista, con la testa rivolta verso l’alto.
Prima di montarli sul pezzo di pista, vanno effettuati i due fori sul pezzo di pista scelto. I fori vanno fatti allineati tra loro, preferibilmente nella parte centrale della pista ed a una distanza di circa un centimetro dalla bandella. In questo modo, anche le macchine più strette potranno essere perfettamente “viste” dal cronometraggio. Per forare la pista, utilizzare un trapano con una punta da 3,5/4mm. A questo punto fissate i sensori con del nastro, meglio se nastro americano, ben forte che non permetta il successivo movimento dei sensori. Accertarsi che il led spunti fuori dal piano della pista al massimo per un millimetro. Meglio un po’ meno che più. Se troppo alto, una macchina potrebbe urtarlo e romperlo o graffiarlo.

Finito il montaggio, inserite il connettore RJ9 alla presa posta sulla centralina Bistbox. In caso avete acquistato la versione per 4 o 6 corsie, i numeri delle corsie sono stampati direttamente sulla centralina in corrispondenza delle prese.

Prendere le misure per i fori

Trovare il centro esatto del pezzo di pista e forare a circa un centimetro dalla bandella

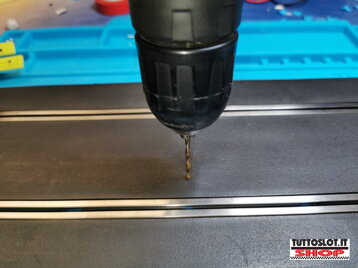

Forare la pista

Con un trapano ed una punta da 3mm fare i due fori per i sensori

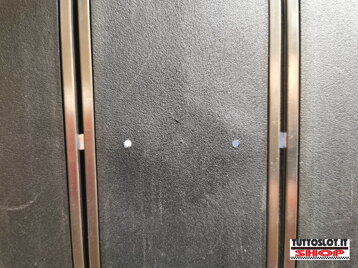

Pista forata

Dopo aver forato la pista, questa sarà così

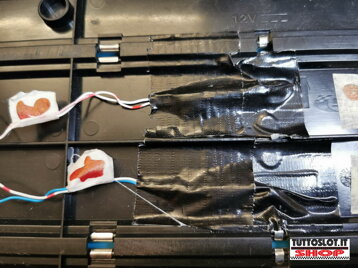

Pista da sotto

Dopo i fori, posizionare i sensori dentro i fori

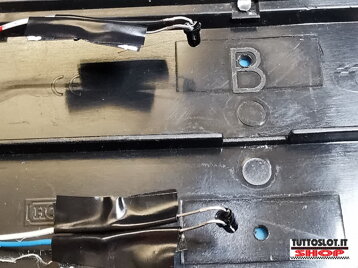

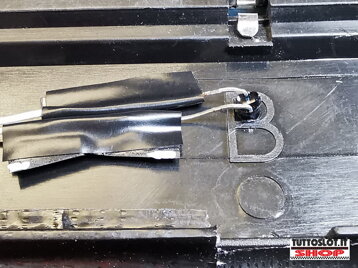

Sensori fissati

I sensori possono essere fissati con del nastro americano, facendo ben attenzione a far aderire bene il nastro nei contorni del sensore, in modo che non si abbassi rimanendo troppo basso dal foro

Sensore nel foro

Il sensore dovrà essere inserito nel foro e dovrà sporgere dalla parte superiore al massimo per un millimetro

Pista con sensori

Al termine del montaggio, questo sarà più o meno il risultato finale

Pista con poco spessore

In caso la vostra pista sia poco spessa ed il led sporge troppo, inserite lo spessore tra il led e la pista. Lo spessore viene fornito insieme ai sensori
Piste che necessitano dello spessore: Polistil e Scalextric, per le altre dipende dal montaggio

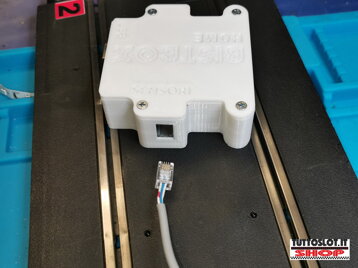

Connessione alla centralina

Per connettere i sensori alla centralina Bistbox, inserire il connettore nel plug posto sulla centralina. Rispettare i numeri stampati sulla Bistbox per le versioni LITE e PRO

2) Montaggio strip led

La strip led serve ad illuminare i sensori che abbiamo montato sotto la pista, pertanto la strip led deve essere montata sopra la pista ed esattamente perpendicolare ai sensori sottostanti.
Non c’è bisogno che ci sia un led sopra il sensore, la strip led emette luce ad ampio raggio.
La strip led viene già fornita con un cavo di alimentazione lungo 2 metri e dotato di connettore per l’alimentatore è autoadesiva e pertanto potrete fissarla su qualunque vostro ponte già esistente.
Per fissarla, mettetela al centro del vostro ponte, staccate la pellicola di protezione e fissatela. Meglio poi fissare con del nastro il filo che scende dal ponte, in modo che non si possa involontariamente tirare e staccare.
Se avete acquistato il ponte dal nostro store, insieme al sistema di cronometraggio, vi arriverà con la strip led già montata e pertanto saltate il passaggio precedente.
La strip led si alimenta a 12 Volt e richiede poca potenza: 0.5 ampere per le due corsie, 1.2 Ampere per la 4 corsie e 2 ampere per la 6. In caso non ne abbiate già uno, nel nostro store è disponibile un alimentatore da 2 ampere che va bene per tutti i tipi di strip led acquistati.
IMPORTANTE: la strip led emette luce infrarossa che NON SI VEDE AD OCCHIO NUDO. Non aspettatevi fasci luminosi, la luce è invisibile all’occhio umano. Se avete dubbi sul funzionamento, accendete la strip led in una stanza completamente buia e lì potrete vedere una fioca lucina rossa su ciascun led.

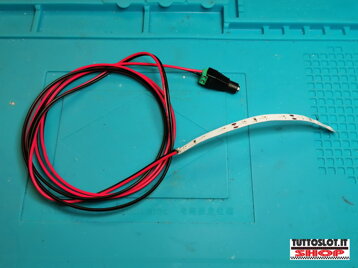

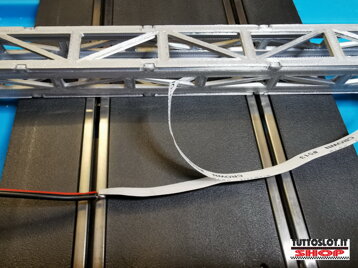

Strip led con filo e connettore

Nel vostro set Bistbox sarà compresa la strip led, con già montato un filo di 2 metri ed il connettore per l'attacco all'alimentatore

Fissaggio strip led

La strip lked è autoadesiva e basterà togliere la protezione per fissarla al vostro ponte

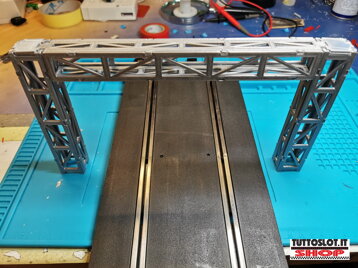

In azione

Il ponte va messo perpendicolare ai sensori, così che la strip led illumini bene i sensori sottostanti. Quì sul nostro nuovo ponte per piste a 2 corsie. Per vedere i ponti nel nostro store: CLICK

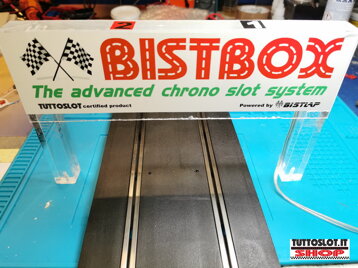

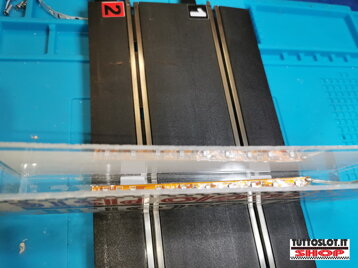

In azione 2

Quì montata sul nostro ponte in plexiglass per piste a 2-4-6 corsie. Per vedere i ponti nel nostro store: CLICK

Ponte acquistato con Bistbox

Se acquisti uno dei nostri ponti insieme al sistema Bistbox, la strip sarà già montata sul ponte dai nostri tecnici

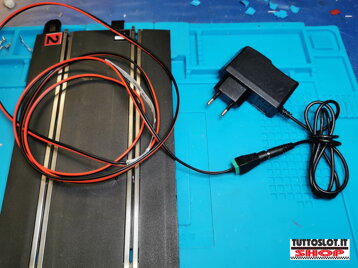

Alimentazione strip led

La strip led va alimentata con un alimentatore a 12 Volt. Disponibile anche nel nostro store: CLICK

Connessione del cavo di alimentazione al relè della Bistbox

SOLO X BISTBOX LITE E HOME PLUS (per BISTBOX PRO vedere paragrafo e schema a parte)

Per permettere al relè della centralina Bistbox di avere il controllo della corrente in pista (stop corrente con semaforo rosso e corrente in pista con semaforo verde e funzione pausa con interruzione di corrente in caso di uscita di una delle macchine) dovete interrompere il cavo positivo che dall’alimentatore porta corrente alla pista ed inserirlo nel morsetto del relè nella centralina Bistbox.
Il relè ha tre morsetti, ma i due da utilizzare sono segnati con il + sulla scatola proprio sopra i morsetti da usare (sono i due più a destra). Si fissa il filo dell’alimentatore ad uno dei morsetti segnati e poi prendete un altro pezzo di filo e lo fissate all’altro morsetto segnato. Con l’altra estremità del filo portate corrente alla pista. Quale dei due fili attaccare all’uno o all’altro morsetto è indifferente.

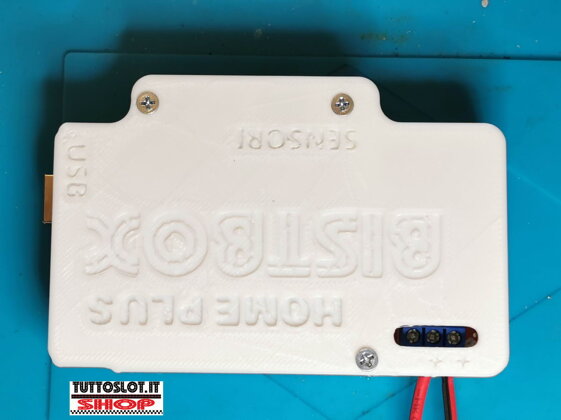

Relè Bistbox

Notare il segno + stampato sopra la centralina Bistbox. Quelli sono i riferimenti per il fissaggio dei fili

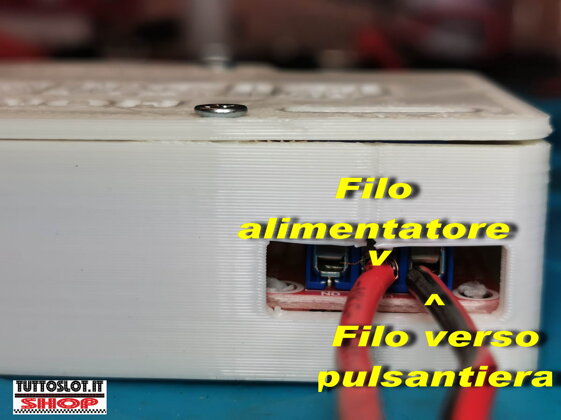

Connessione relè

Questo il miglior modo per far funzionare alla perfezione il relè della centralina Bistbox

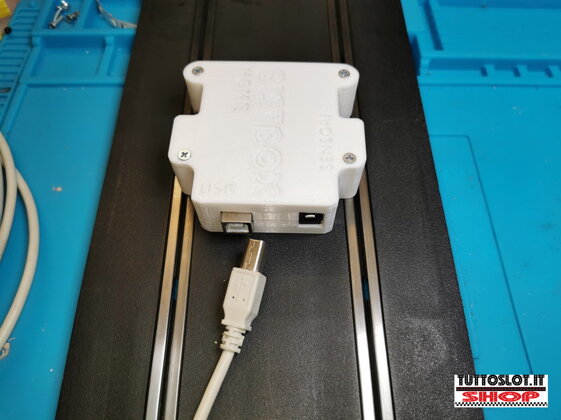

Connessione della Bistbox al computer

La centralina Bistbox si connette al computer a mezzo della presa usb di tipo stampante (quella quadrata). In caso non abbiate disponibilità di un cavo stampante, ne abbiamo disponibili sul nostro store: CLICK
La centralina si alimenta attraverso la presa usb e non necessita di ulteriore alimentazione – Escluso versioni PRO.
BISTBOX PRO: oltre all’alimentazione che arriva tramite la presa usb, visto
che la vostra centralina dispone di 4 o 6 relè, proprio per permettere una perfetta alimentazione di questi ultimi, è necessario alimentare la centralina con un alimentatore da 9 Volt, attraverso la presa posta vicina alla presa Usb.
Nota bene: L'alimentazione della Bistbox varia a seconda delle porte usb del vostro computer. Da nostri test in laboratorio e sul campo, abbiamo verificato che, con alcuni computer, la sola alimentazione della USB è sufficiente per
alimentare bene le Bistbox PRO 4. Per le PRO6, va sempre utilizzato
l'alimentatore a 9Volt

PER BISTBOX PRO:
gestione della corrente in pista e dei relè della centralina

La versione PRO è quella più completa, che permette la gestione della corrente sulle singole corsie della pista e pertanto la centralina deve essere messa in condizione di farlo. Per questo, ai relè della centralina vanno inseriti i fili che portano corrente dalla pulsantiera alla pista. L’interruzione di corrente non avviene a monte (alimentatore), ma a valle, cioè dopo che i pulsanti controllano la corrente in pista, proprio per permettere alla centralina di gestire sia lo stacco della singola corsia in caso di penalità dovute a: falsa partenza o uscita di corsia, sia per la gestione di gara avanzata con la modalità UDoMode (vedi manuale istruzioni). A differenza della Bistbox lite o Home Plus, che hanno un solo relè, le versioni PRO hanno 4 o 6 relè (a seconda della versione acquistata).

Per connettere la pista ai relè, dovete interrompere ciascun filo della pulsantiera che porta corrente alla corsia e connetterlo al morsetto del corrispondente numero di corsia. Prendete un altro pezzo di filo e lo fissate all’altro morsetto dello stesso relè e lo connettete alla pista. Ripetere l’operazione per tutte le corsie che avete, accertandovi di seguire la numerazione corsie stampata sulla scatola della centralina Bistbox.
Per scaricare lo schema di montaggio dei connettori dei relè, vai alla pagina download: CLICK

Servono altre informazioni?

Il nostro personale è a disposizione per informarti al meglio sul montaggio e sui settaggi.
Vai alla pagina CONTATTI per avere i nostri recapiti.
Per maggiorni dettagli sulla parte relativa al software di cronometraggio e parametri computer, scarica il manuale dalla nostra pagina DOWNLOAD
